Umbau Siebmaschine - Siebtechnik

Informationen:

Vertretung:
REMA Tip Top Vulc-Material AG
8902 Urdorf
Schweiz

Endkunde:
Sand- und Kieswerk in der Schweiz

Ausführung durch:
REMA TIP TOP Jörns GmbH
Ing. Anton Laus

Ausführung am:
Januar 2021

Technische Daten:

Siebmaschine:
2 Decks, 1550x4000x2
Kreisfreischwinger, Neigung 11°
Baujahr ca. 1986

Lichte Weite:
1550 mm

Siebgut:
Kies, natürlich und gebrochen

Aufgabekorngrösse:
0/16 mm

Trennschnitt:
Oberdeck = 8 mm
Unterdeck = 4 mm

Korngruppen:
0/4 4/8 8/16

Absiebung:
nass
Oberdeck, 2 Rohre an Pos. 1
Unterdeck, 1 Rohr an Pos. 5 und 1 Rohr an Pos. 6

Erstbesichtigung August 2020

Bestehende Siebmaschine: Baujahr 1986 (08/2020)

4 Längstraversen zur Unterstützung der Siebbeläge

Original Querträger mit angeschweissten Längstraversen

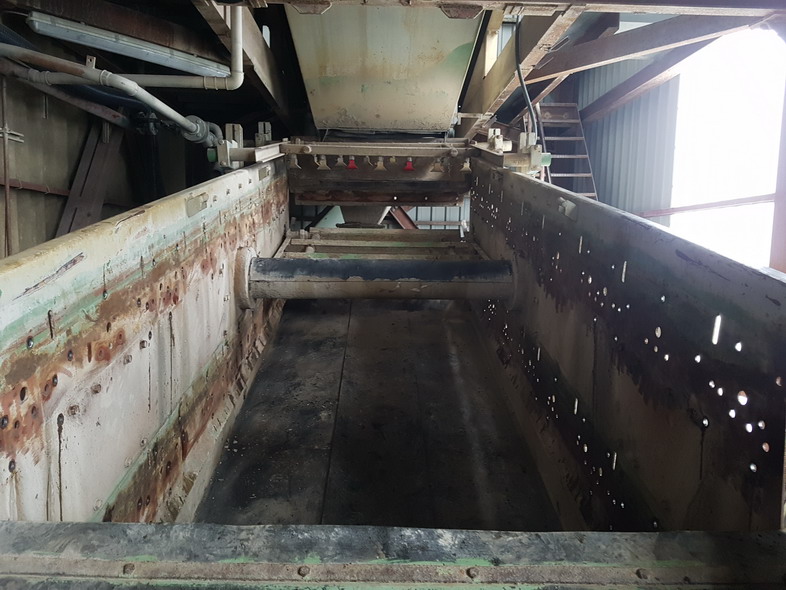

Bestehende Siebmaschine mit Gummisiebbelägen (08/2020)

Probleme zum Besichtigungszeitpunkt 08/2020

viel Steckkorn bei den bestehenden Gummisiebbelägen (vor allen Dingen im Unterdeck) und damit verbunden, schlechte Aussiebung
Gras und faserig Holzstoffe verkleben die Siebfläche
Siebrahmen verschlissen und korrodiert (Querträger als auch Längstraversen)

Ursache für Steckkorn

Zu dicker Siebgummi, zu breite Stege, zu dickes Gewebe

Kundenwunsch

Angebot einer neuen Siebmaschine mit Lösung des Steckkorn- und Durchsatzproblems
Oder: Renovierung der alten Siebmaschine mit Lösung des Steckkorn- und Durchsatzproblems.

Bestehendes Sieb:

Unnötige Querblindzonen reduzieren die offene Siebfläche

Lochanzahl:

24 x 25 x 4 x 2 + 24 x 28 x 4 x 3 = 12864 Löcher pro Siebbelag

Probleme bei Anschaffung einer neuen Siebmaschine:

Neue Siebmaschine = hohe Anschaffungskosten
Sehr hoher Aufwand eine neue Siebmaschine in die bestehende Anlage einzubauen.
- Dach muss abgebaut werden
- Anlagenteile (Förderbänder, Trichter, Rutschen, etc.) müssen entfernt werden.
- Schwerlastkran muss organisiert werden

Die Besichtigung der Siebmaschine ergab folgendes:

Siebmaschinenwände o.k.
Antrieb und Lager o.k.
Federn und Federböcke o.k
Offene Siebfläche kann bei RTT-Siebbelägen erhöht werden
Offene Siebfläche kann durch konstruktive Umbaumassnahmen der Siebrahmen erhöht werden
Durchsatzleistung kann durch Einsatz von selbstreinigenden Siebbelägen zusätzlich erhöht werden
Querträger und Längstraversen sind verschlissen und korrodiert und müssen erneuert werden

Bestehende Querträger mit angeschweissten Längstraversen

Antriebswelle mit Wellenschutzrohr und Lagerflansch

Original Siebrahmen

Bestehende, alte Teile ausgebaut

Neue Technische Daten und Masse in Konstruktionsskizze zusammengefasst Langlochungen für Seitenschutzleisten

Neuauslegung der Traversenaufteilung und -überhöhung

Herausforderung:

Keine Zeichnung der bestehenden Maschine vorhanden
Das Original-Höhenniveau der Siebflächen muss wieder erreicht werden und die relativ hohen Spannbleche müssen unter den Wellenflansch passen.

Neue Querträger, Längstraversen und Spannbleche…

Einbringen der Querträger

Aufbringen der Rohrschellen

Ausrichten der Längstraversen mittels Montagelehren

TT-Jörns Siebbelag: 21,6 % Steigerung der offenen Siebfläche durch eine neue Lochung (viel höhere Anzahl)

Einbringen der neuen REMASCREEN Siebbeläge

Probelauf März 2021

Der Probelauf hat gezeigt, dass sich die Aussiebung deutlich verbessert hat. Es war visuell kein Unterkorn im Überlauf mehr zu sehen.

Die Siebbeläge halten sich 100% sauber – absolut kein Steckkorn mehr.

Da die Siebmaschine bis auf das Innenleben noch in gutem Zustand war, ist sie nach dem Umbau in fast neuwertigem Zustand. Der von uns eingebaute Stahlbau ist wesentlich unkomplizierter konstruiert, ist einfacher zu warten, ist dank Verschleissschutzgummierung fast verschleissfrei und enthält keine Schweissungen. Bis auf die Querträgerflansche ist alles geschraubt. Sollte wirklich einmal ein Bauteil getauscht werden müssen, ist dies überhaupt kein Problem.

Durch die hohen gummierten Spannbleche sind die Seitenwände bestens verschleissgeschützt.

Und das Wichtigste: das Ziel wurde erreicht, der Kunde ist zufrieden
